KRACHT克拉克其VCA系列齿轮流量计属于容积式流量计的经典品类，VCA 2 U4 F4 P1 SH是该系列针对中小流量测量定制的具体型号，整体结构采用模块化设计，核心组成部分可分为计量腔体、齿轮计量副、信号检测单元、连接接口四个部分。

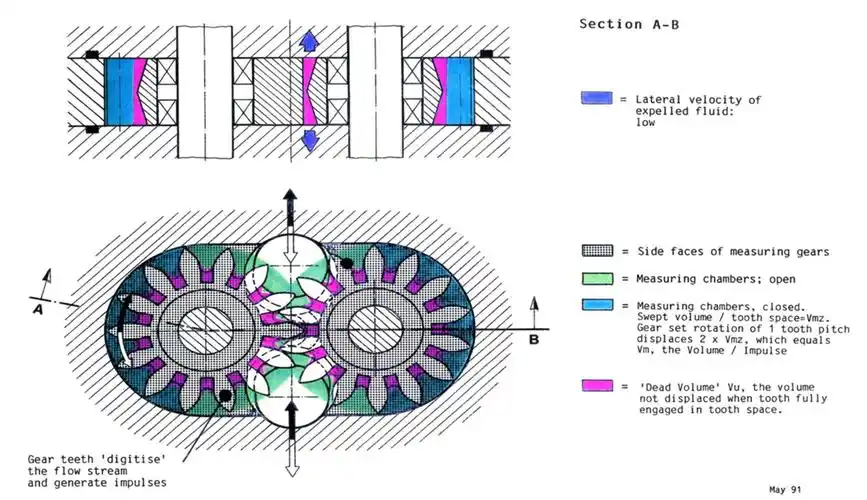

该型号采用一对高精度渐开线圆柱齿轮作为计量核心，齿轮与腔体之间保持严格的微小间隙，既可以保证齿轮自由转动，又能够最大限度降低流体泄漏带来的计量误差。齿轮材质根据型号配置为硬化合金钢，经过精密磨削加工，齿形精度达到DIN 5级标准，耐磨性能优异，长期使用不会出现明显的齿形磨损导致精度下降。计量腔体采用一体化锻造加工，内部流道经过抛光处理，降低流体阻力，同时避免杂质滞留，VCA 2的标称规格对应腔体容积约为0.5cm³每转，适配中小流量的计量需求。

型号段	对应含义	结构特性
VCA	产品系列	标准容积式齿轮流量计，用于工业流体精确计量
2	尺寸规格	对应公称通径DN6，属于小尺寸规格，适配小流量测量场景
U4	连接方式	UNF螺纹连接，规格为1/4-20 UNF，属于美制细牙螺纹，连接密封性好，适合中低压工况
F4	传感器类型	NPN霍尔效应脉冲传感器，输出方波脉冲信号，分辨率较高，适配绝大多数工业PLC数据采集系统
P1	压力等级	标称最大工作压力100bar，属于中高压规格，能够满足多数液压、润滑系统的压力要求
SH	材质与特殊配置	标准硬化钢齿轮+硬质阳极氧化铝腔体，适配常规矿物基流体，不带特殊防腐涂层

流量测量范围0.03~15L/min，最小可测流量低至0.03L/min，最大连续测量流量为15L/min，针对微量到小流量的场景适配性良好

计量精度：标称精度等级为±0.2%读数（在1~15L/min流量区间），±0.5%读数（在0.1~1L/min流量区间），重复性误差≤±0.05%，在容积式流量计中属于高精度水平

允许介质粘度范围~1000mm²/s，通过调整齿轮间隙适配不同粘度，低粘度液压油、润滑油到中高粘度的工艺油脂都可以稳定测量

工作压力范围标称最大工作压力100bar，允许低工作压力无下限（常压工况也可正常测量），耐压测试压力为1.5倍标称压力即150bar

工作温度范围标准配置允许介质温度为-20℃~+80℃，环境温度范围为-10℃~+60℃，如果需要更高温度工况需要定制配置

输出信号NPN集电极开路脉冲输出，脉冲当量约为10000脉冲/升，每升流体对应输出一万个脉冲信号，信号分辨率足够满足高精度计量需求

VCA 2 U4 F4 P1 SH作为标准型齿轮流量计，核心功能是对封闭管道内的液体进行连续流量测量与累计流量计量，具体功能包括：瞬时流量监测、累计流量统计、脉冲信号输出对接上位控制系统、双向流量测量（通过传感器相位识别可实现正反流向计量），该型号本身不具备显示功能，需要外接显示仪表或PLC系统完成数据读取与显示。

KRACHTVCA系列齿轮流量计因为精度高、稳定性好，广泛应用在工业液压、精密制造、过程控制、 automotive测试等领域

液压系统流量监测：小型液压站、液压试验机的流量计量，监测液压泵输出流量、阀块泄漏流量，判断液压元件性能是否达标

润滑系统定量加注：机床、风电齿轮箱、机械设备的润滑油定量加注控制，小流量下精度高，能够保证加注量准确，避免润滑不足或过量加注

精密工艺流体计量：制药、食品行业的小型工艺管线中添加剂、辅料的流量测量，化工行业小剂量试剂输送计量

产品性能测试：燃油喷嘴流量测试、液压阀性能试验台流量校准、小型泵类产品出厂流量检测，该型号的高精度特性可以满足测试台的计量要求

泄漏检测：压力容器、液压系统的微小泄漏量监测，因为最小可测流量低，可以检出每分钟仅几十毫升的微小泄漏，满足密封性测试要求

该型号标准配置（SH材质）适配的介质包括：矿物基液压油、润滑油、齿轮油、柴油、轻质燃油、中性化工液体，不适用于强腐蚀性介质、含固体颗粒杂质过多的流体，如果介质腐蚀性较强需要订购特殊材质配置的型号。

VCA 2 U4 F4 P1 SH齿轮流量计的安装需要遵循容积式流量计的通用要求，具体安装方式与要点如下：

该流量计可以水平安装也可以垂直安装，水平安装时需要保证流量计的两个齿轮轴保持水平方向，避免齿轮因自重单侧磨损，垂直安装时需要保证流体从下往上流动，避免管道内气泡残留影响计量精度。安装前需要在流量计上游安装100目以上的过滤器，避免介质中的固体杂质进入计量腔体刮伤齿轮与腔体，导致精度下降。一般要求上游直管段长度不小于5倍公称通径，下游直管段长度不小于3倍公称通径，不需要过长的直管段，这是容积式流量计相比差压式、涡轮流量计的优势。

清理管道接口，去除接口处的毛刺、杂质，保证螺纹连接部位清洁无损伤

在连接螺纹上缠绕聚四氟乙烯生料带或涂抹符合压力要求的密封胶，注意不要让密封材料进入管道内部，避免堵塞计量腔体

对准接口后手动旋入螺纹，确认螺纹配合正常后用扳手拧紧，保证连接密封性，避免用力过大导致流量计腔体变形

接线：传感器输出为三线制，分别为电源正、电源负、信号输出，按照接线定义连接到上位显示仪表或PLC，NPN输出需要注意外接上拉电阻，保证信号正常识别

试运行：打开管道阀门缓慢升压，检查连接部位是否有泄漏，确认流量计输出信号稳定后即可投入使用

严格控制介质温度与工作压力不超过标称上限，长期超温会导致传感器灵敏度下降，腔体密封材料老化，超压会导致腔体变形，改变齿轮间隙，增大计量误差，甚至损坏流量计。

介质粘度不要超过参数标称的1000mm²/s，粘度过高会导致齿轮转动阻力增大，增加磨损，甚至出现卡滞，过低粘度（低于1mm²/s）会增大泄漏误差，降低测量精度。

避免介质中混入大量气体，气体进入计量腔体会导致计量结果偏大，如果介质含气需要在流量计上游安装排气装置，排出游离气体后再进行测量。

定期检查上游过滤器的压差，如果压差超过允许范围及时清洗或更换滤芯，避免杂质进入流量计。

长期停用后重新启用，需要缓慢开启阀门，避免压力冲击对齿轮造成损伤。

如果计量精度出现明显偏移，需要送回原厂进行校准，一般建议每年校准一次，使用频率高的工况建议每半年校准一次。

不要自行拆解流量计，计量齿轮与腔体的配合间隙是出厂时精密调整的，自行拆解会破坏配合精度，无法恢复原有计量性能。

该型号的流量范围是0.03~15L/min，如果实际使用流量长期低于0.03L/min，会导致误差明显增大，如果流量长期超过15L/min，会导致齿轮转速过快，增加磨损，缩短使用寿命，选型时需要确认实际流量范围落在该型号的测量区间内。此外，该型号为脉冲输出型，如果需要现场显示流量，需要配套KRACHT原厂显示仪表或第三方兼容的流量积算仪。

测量精度可达±0.2%读数，在中小流量区间的精度表现优于涡轮流量计、涡街流量计，适合对计量精度要求高的测试与工艺控制场景。

允许粘度范围覆盖1~1000mm²/s，从低粘度液压油到高粘度润滑油都可以稳定测量，粘度变化对精度的影响较小，不需要进行复杂的粘度补偿。

一体化腔体设计可以承受100bar的工作压力，适配多数中高压液压与工艺管线，不需要额外的耐压加固。

不需要很长的前后直管段，只要上游加装过滤器即可，对现场安装空间要求小，适合改造项目与紧凑型设备集成。

硬化合金钢齿轮经过精密加工，耐磨性能优异，在清洁介质中长期使用，精度保持性好，十年内精度下降不会超过允许范围。

VCA 2 U4 F4 P1 SH是一款针对小流量高精度计量场景设计的齿轮流量计，性能稳定，精度优异，适合工业液压、精密加注、性能测试等领域的流量测量需求，只要按照安装与使用要求操作，就可以长期稳定输出准确的流量数据。
